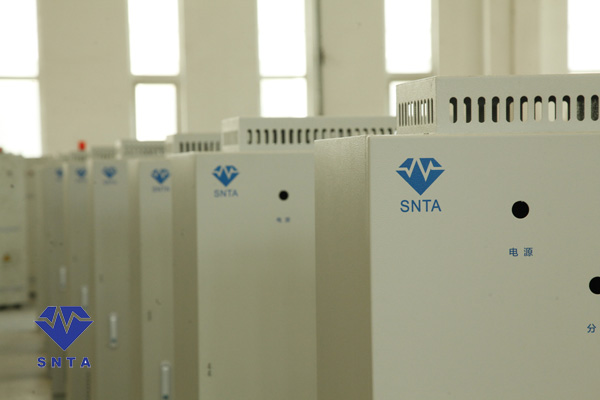

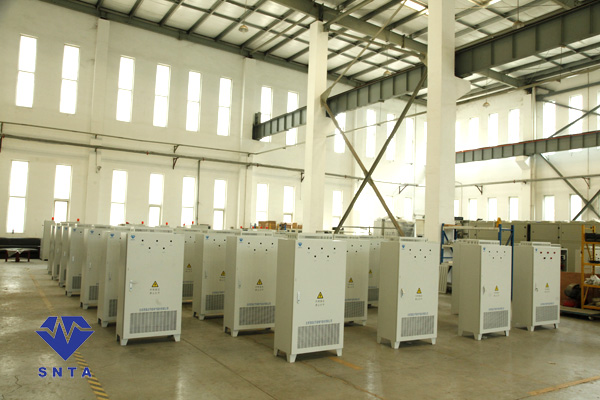

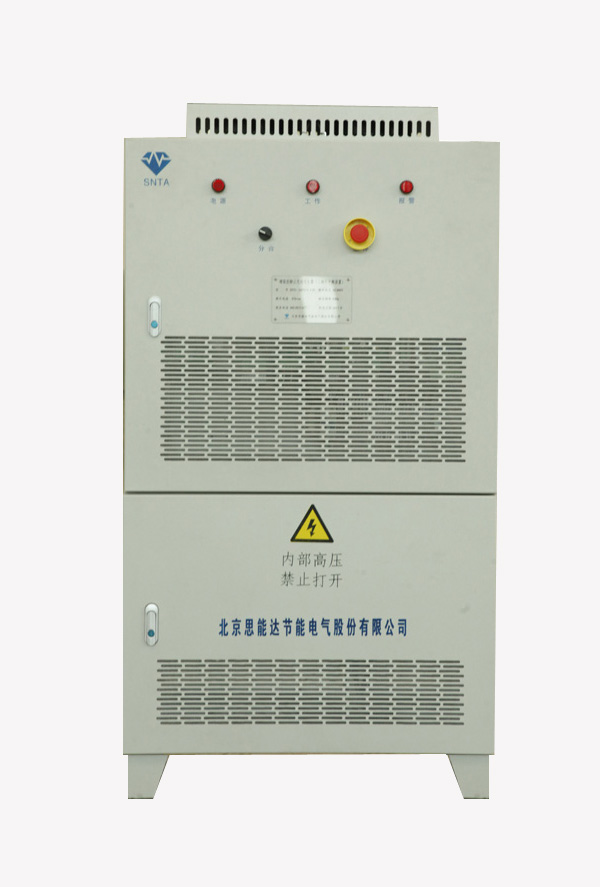

SNTA ASVG 静止无功发生器


产品概述及应用领域

SntaASVG静止无功发生器,是北京思能达节能电气股份有限公司在多年有源电力滤波器等电力电子产品研发的技术和经验基础上,自主开发研制的具有高性价比新型有源动态无功补偿装置。该装置能对无功功率、谐波以及三相不平衡进行实时跟踪补偿,从而为电网或用电负荷提供快速动态无功补偿和谐波滤除,可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。 SntaSVG可广泛应用于石油化工、冶金、电力、煤炭、电气化铁路、风电厂、光伏电站等含有冲击性负荷和大容量电动机的工业领域。


静止无功发生器SVG(Static Va r G e n e r a t o r , 又称为STATCOM)是柔性交流输电技术的主要装置之一,它代表着现阶段电力系统无功补偿技术新的发展方向。SVG能够快速连续地提供容性和感性无功功率,实现适当的电压和无功功率控制,提高电力系统稳定性,改善电能质量,保障电力系统稳定、高效、优质地运行。


型号含义

产品参数

产品特点

1)响应速度更快

2)电压闪变抑制能力强

3)运行范围更宽

4)补偿功能多样化

5)低开关纹波输出特性

6)保护功能完善

7)质量可靠

主要功能

1) 维持受电端电压,加强系统电压稳定性

对于负荷中心而言,由于负载容量大,又没有大型的无功电源支撑,因此容易造成电网电压偏低甚至发生电压崩溃的稳定事故。而ASVG具有快速的无功功率调节能力,可以维持负荷侧电压,提高负荷侧供电系统的电压稳定性。

2)补偿系统无功功率,提高功率因数,降低线损,节能降耗

电力系统中的大量负荷,如异步电动机、电弧炉、轧机以及大容量的整流设备等,在运行中需要大量的无功;同时,输配电网络中的变压器、线路阻抗等也会产生一定的无功,导致系统功率因数降低。

对电力系统而言,负荷的低功率因数会增加供电线路的能量损耗和电压降落,降低了电压质量。同时,无功也会导致发电、输电、供电设备的利用率降低;对于电力用户而言,低功率因数会增加电费支出,加大生产成本。

3)抑制电压波动和闪变

电压波动和闪变主要是负荷的急剧变化引起的。负荷的急剧变化会导致电流的剧烈波动,从而引起受电端电网电压闪变。引起电压闪变的典型负荷有电弧炉、轧钢机、电力机车等。

ASVG能够快速地提供变化的无功电流,以补偿负荷变化引起的电压波动和闪变现象。

目前,抑制电压波动和闪变的最佳设备是ASVG

4)滤除谐波

配电网中存在着大量的非线性负荷,典型负载如变频器、密炼机、提升机和电弧炉等。它们的存在导致电网中含有大量的谐波,电压、电流波形发生畸变,用电设备故障率增加,供配电系统损耗增加,甚至发生电网谐振, 导致跳闸事故。Snta ASVG可以产生等值反向的补偿电流滤除电网中的谐波,补偿容量最大值为装置容量的30%

5)抑制三相不平衡

配电网中存在着大量的三相不平衡负载,典型的如电力机车牵引负荷和交流电弧炉等。同时,线路、变压器等输配电设备三相阻抗的不平衡也会导致电压不平衡问题的产生。

SntaASVG能够快速地补偿由于负载不平衡所产生的负序电流,始终保证流入电网的三相电流平衡,大大提高供电能质量。
