产品概述

低压台区电能质量综合治理装置主要由低压台区无功优化装置和低压台区末端电压提升装置（包括三相和单相两种类型）组成。其应用于低压台区中主要实现配变有载分接开关自动调压、负荷三相不平衡调整、无功功率自动补偿和末端电压自动提升功能。

低压台区无功优化装置主要由Snta1003低压动态无功补偿装置、电压及三相不平衡调整装置和后台监控装置构成。低压台区电压提升装置主要由Snta1003低压动态无功补偿装置、末端电压调整装置和后台监控装置构成。

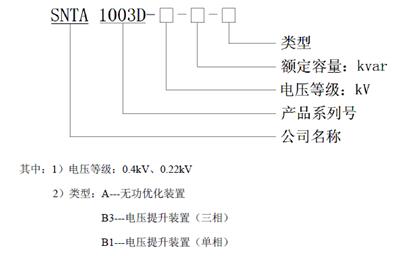

型号含义

装置基本参数

额定电压：400V；

额定频率：50HZ；

额定容量：15kvar、30kvar、45kvar、60kvar、75kvar、90kvar、120kvar、150kvar、180kvar、240kvar和300kvarr。

注：根据用户要求，可以提供其它参数的装置。

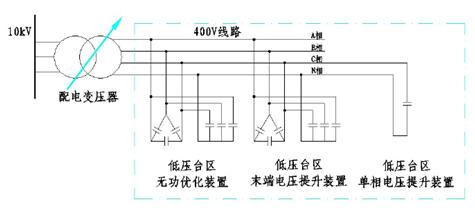

装置基本原理

装置主要功能

1）电压自动调节功能：配变配置有载分接开关时，通过对其自动调节实现配变出口电压调整；配变无有载分接开关时，通过控制电容器的投切来自动调节配变出

北京思能达节能电气股份有限公司 低压台区电能质量综合治理装置 口电压；线路末端电压偏低时，通过控制电容器的投切来自动提升末端电压。

2）三相不平衡调整功能：实时监测三相负荷电能质量参数，自动控制相间及相对地各支路复合开关的投切，调整负荷的三相不平衡。

3）功率因数调整功能：通过控制电容器的投切来提高配变出口侧功率因数。

4）监控功能：实时监测台区内各项电能参数，特别是末端电压参数。

5）后台分析功能：对所获得的各类电能质量数据进行图表分析。

直接经济效益

1）降低治理成本

与更换配变、改造线路相比，加装低压台区无功优化装置的投资更低，且不额外占用土地、安装施工时间短。

2）降低损耗

加装低压台区无功优化装置后负荷的三相不平衡将得到改善，功率因数将得到提高，发生在线路和配变上的损耗也将降低。

3）避免力率罚款

功率因数提高后，可避免力率罚款。

间接经济效益

1）提升设备利用率：三相不平衡改善后，配变的实际出力将提高。

2）提高设备安全性：三相不平衡改善后，配变、线路及用电设备的运行安全性将提高。

3）减少停电损失：低压台区无功优化装置安装时间比其他改造方案施工时间短，停电损失小。
