适用范围：

该装置广泛应用于电力、钢铁、煤矿、铁道、石油、机械、化工、造船、汽车、港口、轻工、建材、矿山等行业的低压400V、660V供配电系统中，适合需要动态无功补偿、谐波抑制或治理的场所。 由于系统中的轧机、电焊机、起重机、电梯、行车等电气设备在运行过程中不但具有对电网的冲击性，而且还产生谐波电流，对电网危害极大。

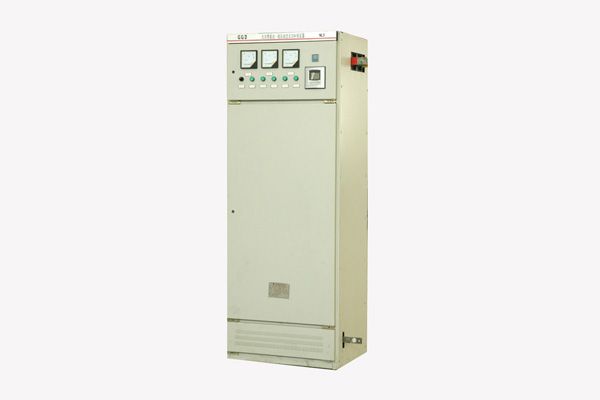

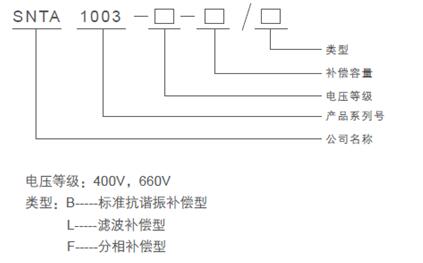

产品型号及含义

主要技术参数：

额定电压： 400V、660V

动态响应时间： <20mS

投切级数： 3~23级

环境温度：－25°C ～45°C

额定测量电压：400V／660V

额定测量电流：5A

谐波测量范围：1－25次谐波

精度：电流、电压0.5级；功率：1.5级

基波无功补偿：基波功率因数可达0.9～0.95以上

谐波滤除率(标准调谐型)：≥50%

非标滤波型：满足国家标准《电能质量 公用电网谐波》的要求

整机功耗：≤0.6%装置容量

电网基波频率：50Hz；

相对湿度： <85%（环境温度为25 °C ）；

大气压力： 80～110kPa（海拔2000米以下）；

海拔高度：≤2000m；

安装场所应无剧烈的机械震动；

安装场所应无导电性或爆炸性尘埃；应无强电场或强磁场；

安装场所应无损坏绝缘及腐蚀金属的有害气体及蒸汽；

安装场所不受阳光直接照射，无雨雪及严重霉菌侵袭；

安装倾斜度不大于5o

装置的功能

１、稳定电压，提高电压合格率；

２、动态无功补偿，提高用户功率因数；

３、吸收谐波电流，降低设备温度，提高设备使用寿命；

４、提高功率因数，降低线路损耗，节约电能；

５、释放变压器容量，提高变压器利用率，加大变压器有功出力。

装置的特点

本低压动态无功补偿滤波成套装置兼有TSC和电力滤波器的双重功能特点，是一种先进、独特的

采用晶闸管柔性投切技术的装置。

1、通过控制晶闸管实现各次滤波器组无触点自动投切，采用先进的晶闸管柔性投切技术和特殊工艺设计的滤波器，避免了传统接触器投切及晶闸管过零投切时产生的涌流、暂态冲击，无需放电即可再投入运行。延长了动态补偿系统的使用寿命。

2、不仅可以自动跟踪系统无功负荷变化，进行快速无功补偿，还可以滤除电力系统中的谐波电流，保证用户功率因数在规定的范围内。并且由于电容器与电抗器串联，避免了谐波的放大问题。

3、滤波器组由控制器控制投切，提高了滤波器组的快速响应能力，可根据配电系统的负荷情况动态频繁的投切。动态响应时间不超过20ms。

4、功能强大、易于调试的液晶显示控制器，可实时显示系统电压、功率因数、投入系统滤波器的组数、补偿电流等数据。可对功率因数、过压值、失压值、过流值、谐波畸变率值、投切延时等参数进行编程。有过压、过流、欠流、设备温度60℃报警等功能

5、可根据三相负荷情况实现三相或分相投切

6、根据客户系统专门设计，滤波效果明显，满足国家标准，补偿后功率因数不低于0.93。SNTA1003型低压动态无功补偿滤波成套装置采用的晶闸管投切电力滤波器这一新技术的应用，为配电系统提供了一种动态补偿提高功率因数、滤除谐波、稳定电压、改善电能质量、节能降损的新手段。

装置的优点

1、准确的测量及完善的设计

2、可靠的晶闸管触发

3、完善的保护
