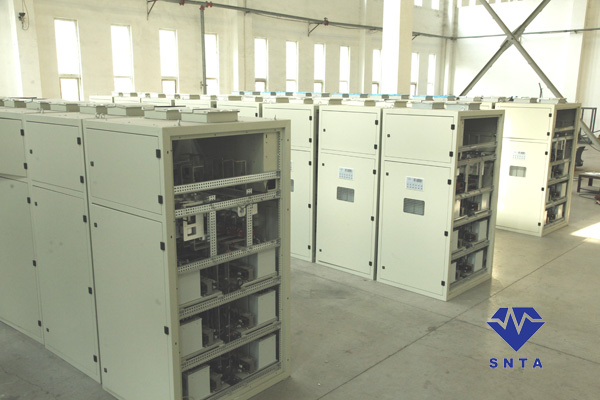

装置概述

矿热炉低压短网动态无功补偿装置是由控制系统、监视系统、执行系统、保护系统、冷却系统、大电流测量系统等组成。装置并联安装在矿热炉低压短网侧，装置采用分相补偿的方式，减小低压短网无功的三相不平衡情况，使功率中心和炉膛中心尽量重合，改善炉况，提高产品品质。

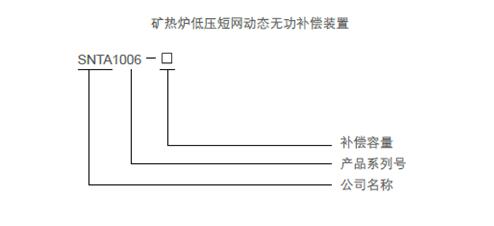

型号含义

装置参数

1、使用环境环境条件

最高温度：+45℃

最低温度：－45℃

海拔高度：≤2000M

环境相对湿度：70%

污秽等级：Ⅲ级

安装场所：户内或户外

.2 控制目标：功率因数 0.95～0.99

并网侧谐波含量满足《电能质量 公用电网谐波》GB/T 14549－93要求

3 响应时间：

矿热炉低压短网动态无功补偿装置：响应时间≤500mS。

3.4.4 终端控制器技术指标：

基本参数：

电源电压：AC 220V ±20%

电源频率：50HZ ±5%

取样电压：AC 100V

取样电流：0 – 5A

测量精度：

电压：±0.2% 电流：±0.2%

有功功率：±0.5% 无功功率：±0.5%

功率因数：±0.5%

装置主要功能

1 提高矿热炉功率因数，提高矿热炉变压器有功出力；

2 吸收矿热炉产生的谐波电流，改善电能质量；

3 降低矿热炉变压器运行温度，提高变压器使用寿命；

4 提高用户终端电压，降低线路损耗；

5 抑制电压波动和闪变，提高电能质量；

.6 提高产品合格率，降低单位电耗；

.7 减少损耗、节约电能，提高矿热炉产能。
