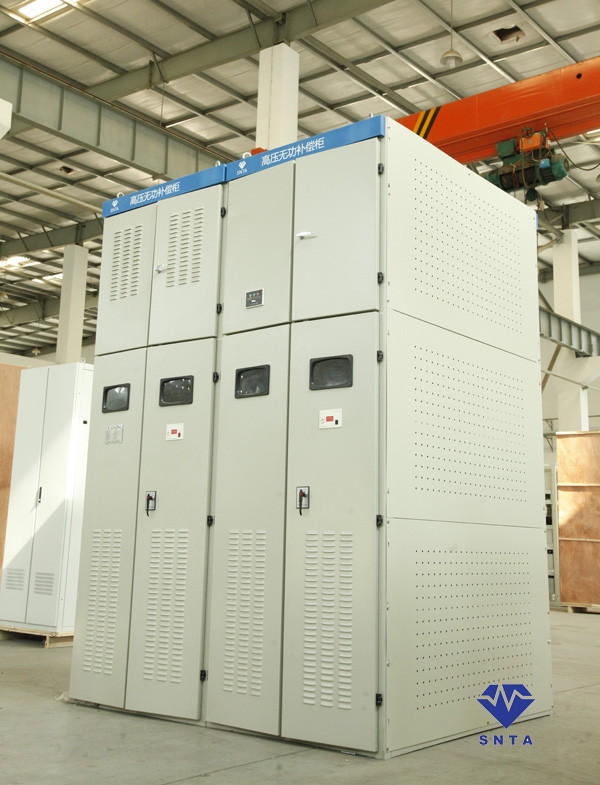

装置的构成：

电压调节器、微机控制器、电力电容器、串联电抗器、并联电抗器。

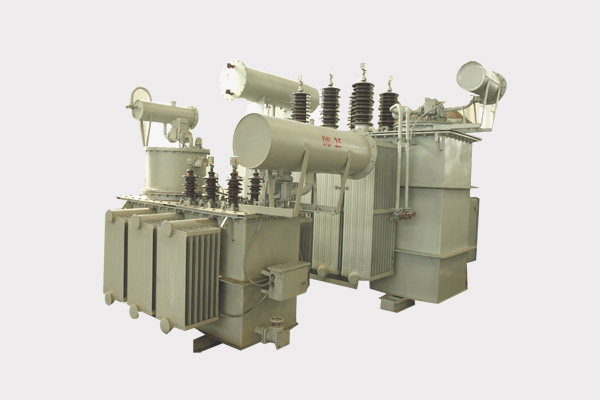

电压调节器：电压调节器主要作用是调节电容器端电压以改变电容器、电抗器无功出力，满足系统要求。详见上图

电压：6kV、10kV、35kV、110kV

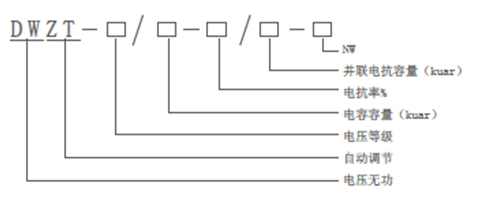

型号含义

电压等级：kV

电容容量：kvar

并联电抗容量：kvar

N：户外 W：户外

无感性无功需求，可不并联电抗器

装置的原理

DWZT系列电压无功自动调节装置采用电容器或电抗器固定接入不分组，根据Q=2πfCU2，Q= 原理，电容器C值或电抗的L值不变，通过改变电容器或电抗器两端的电压从而改变无功功率的输出。其输出容量就可以在（100％～25％）×Q下进行调节，改变电压的调节精度和深度即可以改变电容器或电抗器的不同容量输出。

装置的主要优点

1. 节能效果明显

由于不采用投切方式，所以不存在电容器投切引起的充放电问题，调节可以随系统无功变化随时进行，不需要延时，可以实现适时调节，而且单套装置分9级调节，补偿更加精细，保证系统随时都工作在最佳状态，有效提高功率因数，降低线损。该产品能把变电站功率因数有效提高至0.95～0.98之间，减少发热损耗。当功率因数由0.6提高到0.95时，功率因数的提

2.解决了电容器因投切引起的过电压、合闸涌流等问题

由于电容器固定接入，不进行分组投切，其输出容量可以根据系统需要进行精细调节，解决了电容器因投切引起的过电压，涌流等问题；减少对电网和电容器本身的冲击，本装置不产生谐波，且无谐波放大。

3. 延长电容器的使用寿命

用电压调节器改变电容器、电抗器的端电压，不存在涌流及过电压等问题，使电容器和电抗器长期稳定工作在额定电压以下，有效延长了电容器和电抗器的使用寿命。

4. 解决了并联电抗器无法调节的问题，

能够根据系统需求自动补偿，稳定了系统电压，减少了无功损耗及并联电抗器自身损耗。

5. 装置自动化程度高，界面友好

微机控制器采用独特的电路设计，装置运行可靠，自动化程度高；同时采用5.7寸彩色液晶显示屏，图形界面美观友好，中文显示和操作提示，使用简捷方便。

6. 设备配有完善的保护，

包括调压器保护模块（压力、瓦斯、温控），电容器组保护模块（过压、欠压、过流、速断及不平衡保护），其中调压保护模块标配，电容器组保护也可加装综合自动化系统保护单元（非标配）。如有需要电容器组保护模块，请明确标注。

7. 分接开关及断路器的寿命预测

显示当前状态，可以查询到下一次维修前的剩余时间。可向您显示分接开关及断路器的使用寿命、正常运行后的动作次数及开关剩余使用天数等。提供容易掌握的运行管理信息模

块，无需专业知识即可准确使用。

8. 控制策略多样化

具体在不同的典型应用中采用不同的控制方法，多种控制策略可供选择。

9. 通信完善

可和变电站进行通信，也可和地方电网的区域无功电压调度系统（MCU）进行通信，从而成为某一地区电网的电压无功调节的执行终端。
